伺服驱动器在数控铣床的应用

来源:未知2021-07-07 00:27

一、应用介绍

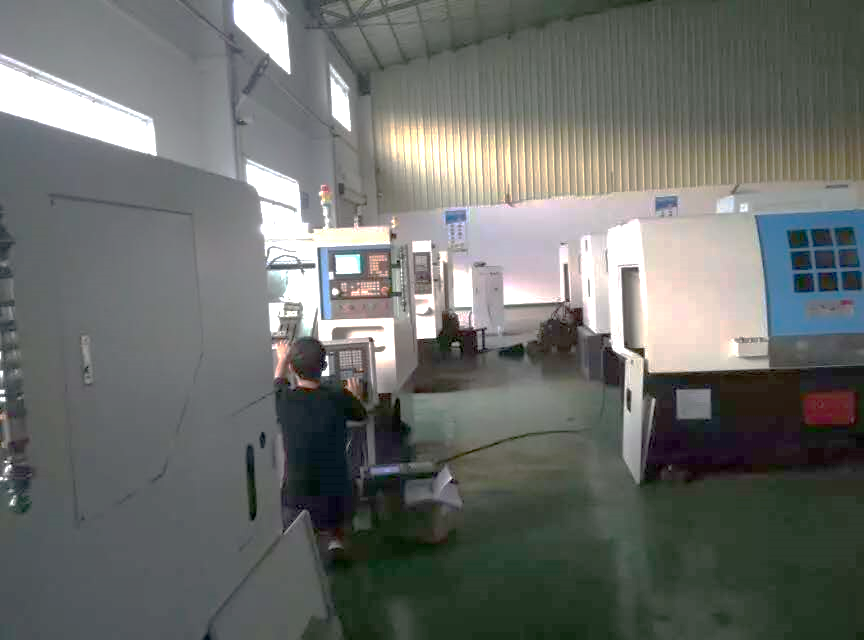

数控车床，数控铣床一直都是工业发展过程中重要的部分，数控车床历经脉冲版本，绝对值版本，总线版本等，加工精度要求也越来越高。
武汉迈信EP1C Plus-M2设备在**数控设备有限公司完成对数控车床，数控铣床上的设备支持。

二、工艺要求

1、加工精度高，光洁度高
2、快速响应，稳定性高
3、加工时间长，需长时间连续运行

三、系统方案

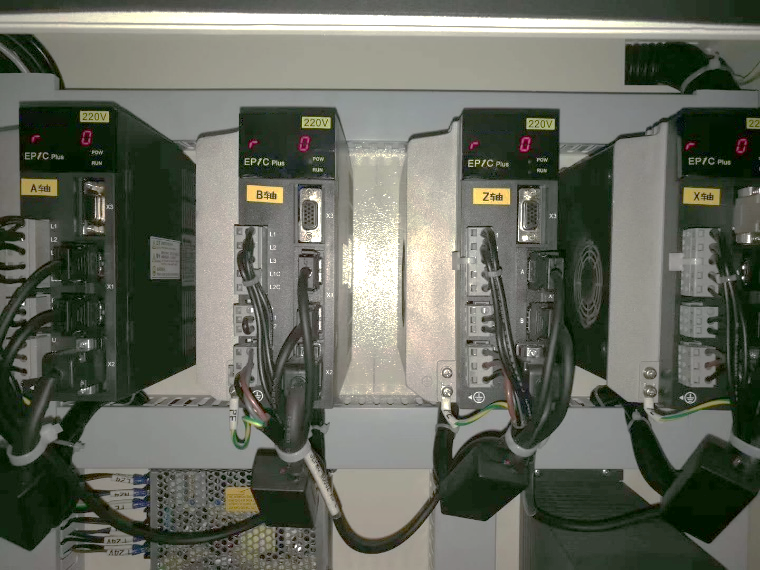

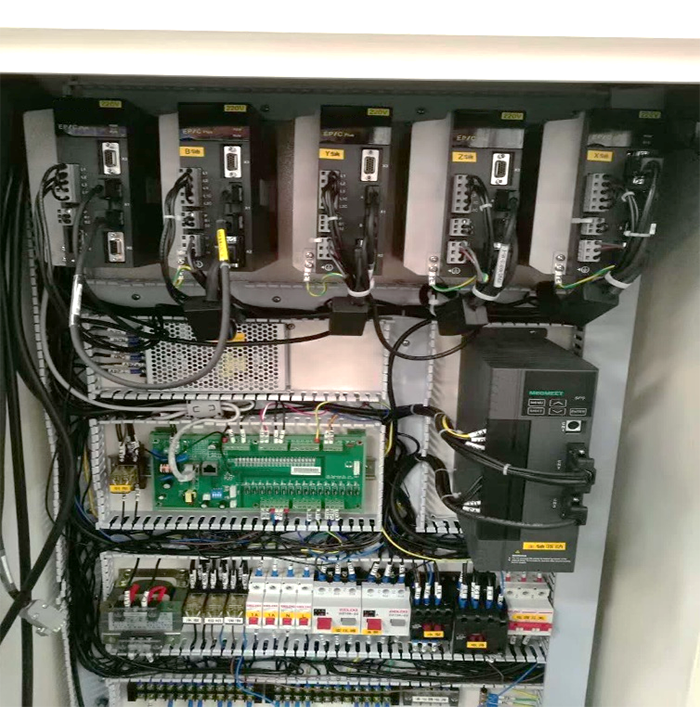

1、控制系统采用宝元M5800+ 4台EP1C Plus-M2
2、伺服功率1.5kW

四、方案优势

1、总线方案，接线简单，维护方便
2、性价比高，效率提升
3、丰富的诊断信息，支持电脑软件在线调试
4、高速高精

五、设备说明 EP1C Plus-M2

1、电压：AC 220V/380V
2、功率：0.1kW~15kW
3、物理层：RS-485
4、通信循环时间：250μs周期倍数
5、通信数据字节数：17bytes或32bytes
6、同步抖动：＜1μs
7、控制周期：电流环62.5μs，速度环125μs，位置环125μs
