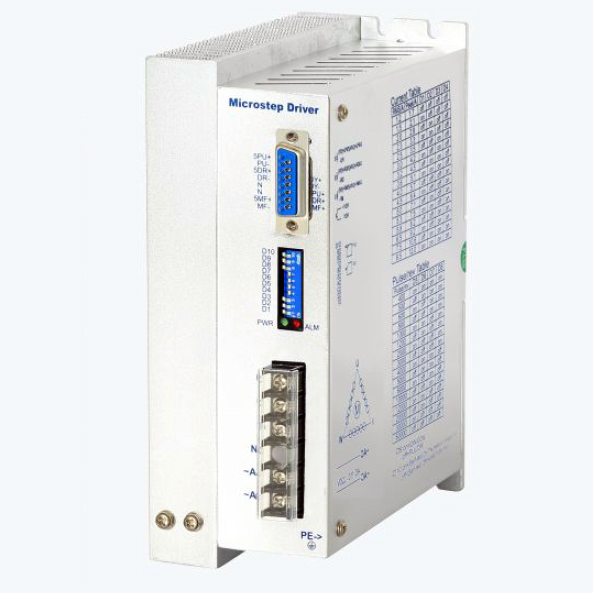

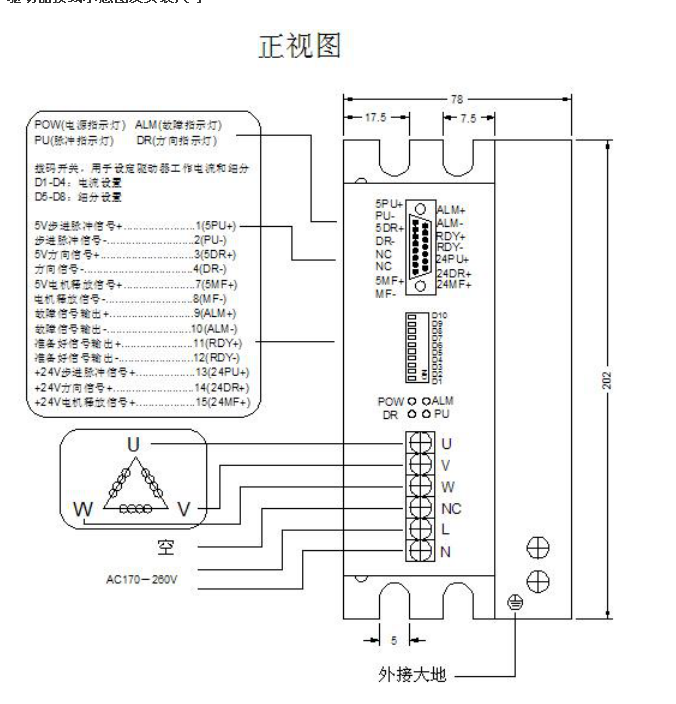

端口 定义 |
接头针脚号 | 标记符号 | 功能 | 注释 |
|
DB15 端子 |
1 | PU+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 |
| 2 | PU- | DP9= OFF, PU为步进脉冲信号 | 下降沿有效，每当脉冲由高变低时电机走一步，输入电阻220Ω，要求：低电平0-0.5V，高电平大于4V，脉冲宽度>2.5μS | |
| DP9=ON, PU为正相步进脉冲信号 | ||||
| 3 | DR+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 | |
| 4 | DR- | DP9= OFF, DR为方向控制信号 | 用于改变电机转向。输入电阻220Ω，要求：低电平0-0.5V，高电平大于4V，脉冲宽度>2.5μS | |
| DP9=ON, DR为反向步进脉冲信号 | ||||
| 7 | MF+ | 输入信号光电隔离正端 | 接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻 | |
| 8 | MF- | 电机释放信号 | 有效（低电平）时关断电机接线电流，驱动器停止工作，电机处于自由状态 | |
| 9 | ALM+ | 驱动器故障输出信号光电隔离正端 | 驱动器出现过流、过热故障时，驱动器输出故障信号，该信号有效（低电平） | |
| 10 | ALM- | 驱动器故障好输出信号光电隔离负端 | ||
| 11 | RDY+ | 驱动器准备好输出信号光电隔离正端 | 驱动器状态正常，准备就绪接受控制器信号时该信号有效（低电平） | |
| 12 | RDY- | 驱动器准备好输出信号光电隔离负端 | ||
| 13 | 24PU+ | 输入信号光电隔离正端 | +24V可驱动 | |
| 14 | 24DR+ | 输入信号光电隔离正端 | +24V可驱动 | |
| 15 | 24MF+ | 输入信号光电隔离正端 | +24V可驱动 | |
|
KF48 端子 |
5,6 | L、N | 电源 | 电源：AC170-260V |
| 4 | NC | 悬空端子 | ||
| 1 | U | 电机接线 |
 |
|
| 2 | V | |||
| 3 | W |
